💡 Proč tato deska vznikla

💡 Why this board was created

Tiskárny KGK JET standardně pracují s NPN logikou — jejich vstupy očekávají sepnutí na zem (GND). Problém nastává při použití evropských PNP senzorů a enkodérů, které naopak vysílají kladné napětí. Tyto dva světy spolu bez adaptéru komunikovat nemohou.

Místo drahých průmyslových převodníků jsem navrhl vlastní miniaturní DPS, která funguje jako invertor logiky. Přijme signál z PNP čidla a převede ho na signál typu Open Collector (NPN), který tiskárna očekává. Výsledek: spolehlivé řešení za zlomek ceny komerčního produktu.

KGK JET printers work with NPN logic as standard — their inputs expect a pull-down to ground (GND). The problem arises when using European PNP sensors and encoders, which output positive voltage instead. These two worlds cannot communicate without an adapter.

Instead of expensive industrial converters, I designed a custom miniature PCB that acts as a logic inverter. It accepts the signal from a PNP sensor and converts it to an Open Collector (NPN) signal that the printer expects. The result: a reliable solution at a fraction of the cost of a commercial product.

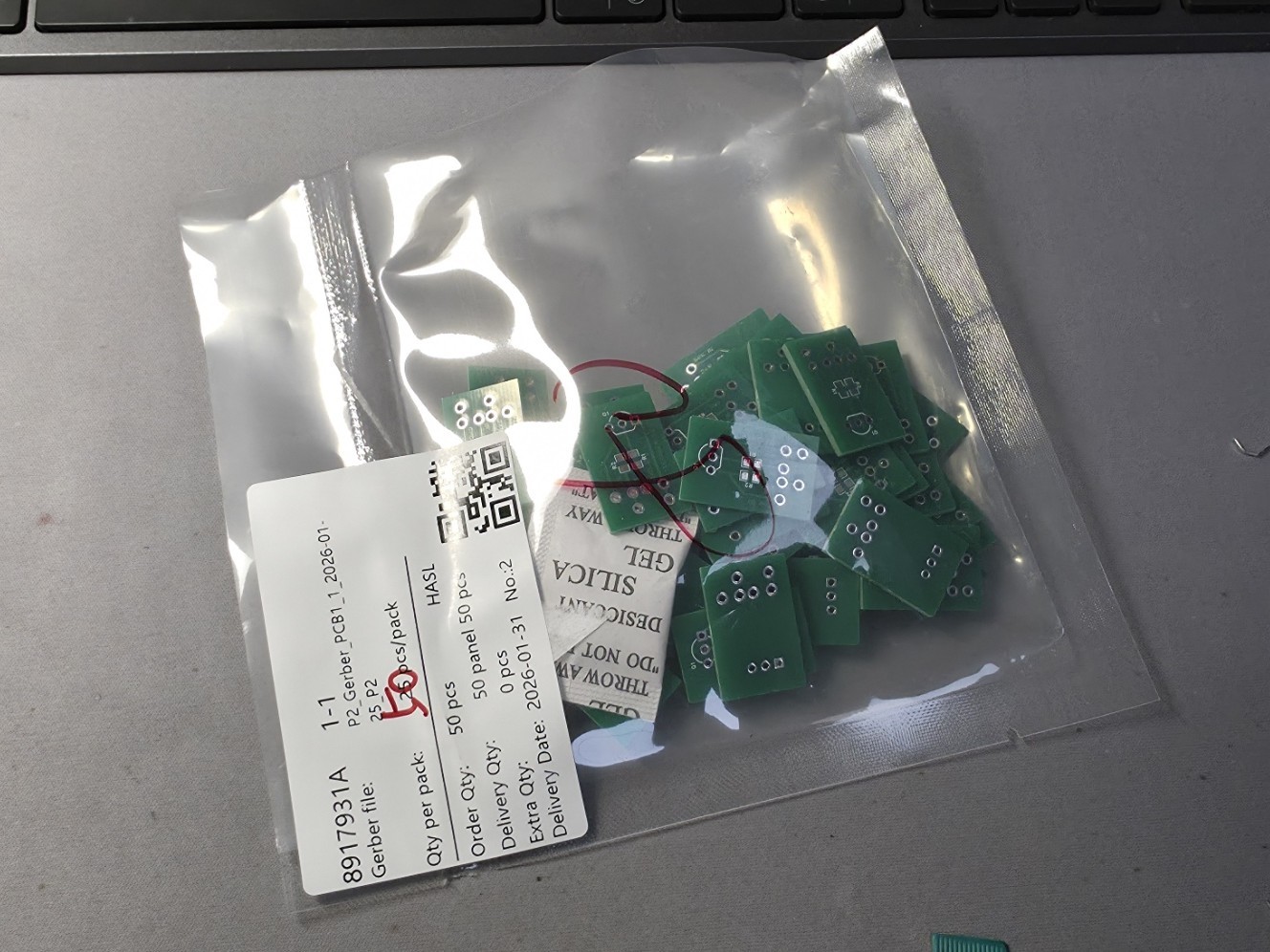

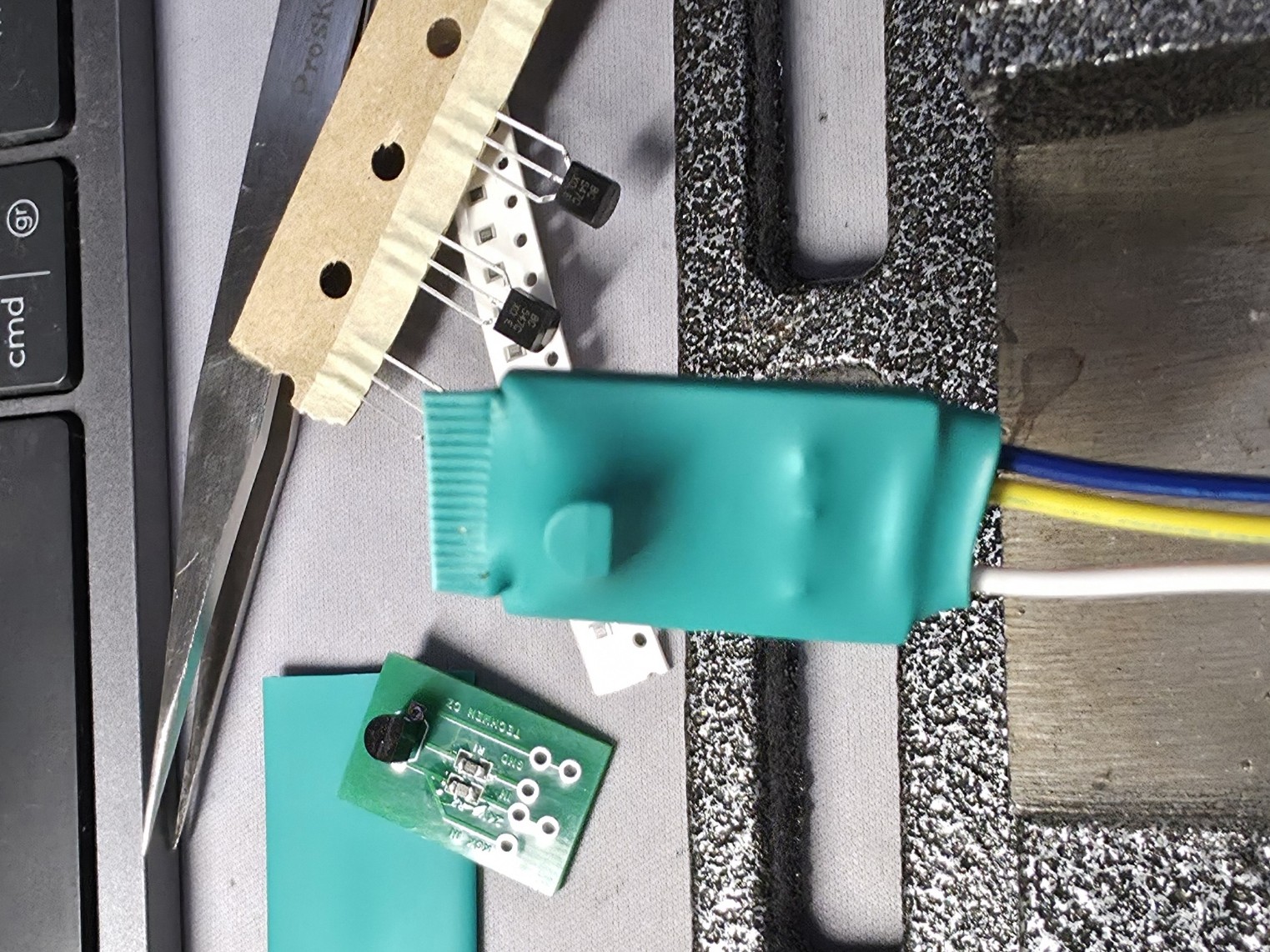

📷 Fotogalerie

📷 Photo gallery

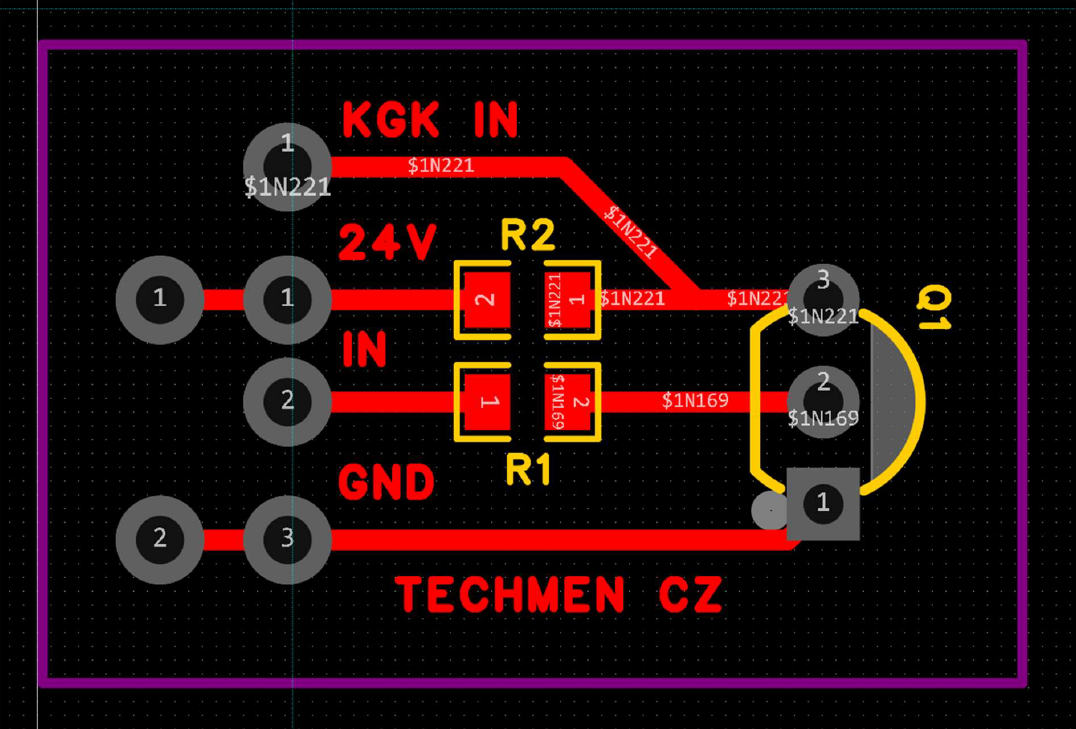

⚙️ Jak deska funguje

⚙️ How the board works

Srdcem desky je NPN tranzistor zapojený jako spínač. Jakmile PNP senzor sepne a pošle kladný signál na vstup desky, tranzistor se otevře a „stáhne" výstupní pin k zemi — přesně tak, jak tiskárna KGK očekává.

Rezistory R1 a R2 zajišťují správné předpětí báze tranzistoru. Deska je napájena přímo z konektoru tiskárny (24 V nebo 12 V podle aplikace), takže nevyžaduje žádný externí zdroj.

The heart of the board is an NPN transistor wired as a switch. As soon as the PNP sensor activates and sends a positive signal to the board input, the transistor opens and "pulls" the output pin to ground — exactly as the KGK printer expects.

Resistors R1 and R2 set the correct base bias for the transistor. The board is powered directly from the printer connector (24 V or 12 V depending on the application), so it requires no external power supply.

📡 Zapojení — Foto senzor (tiskový povel)

📡 Wiring — Photo sensor (print trigger)

Standardní vstup pro foto čidlo na tiskárně KGK (konektor č. 3):

Standard photo sensor input on the KGK printer (connector no. 3):

Postup zapojení desky:

• 1Vstup IN: Připojte výstupní signál z vašeho PNP čidla.
• 2Napájení (24 V a GND): Přiveďte z pinů 1 (+24 V) a 3 (GND) tiskárny.
• 3Výstup KGK IN: Připojte na pin 2 tiskárny. Tranzistor stáhne pin 2 k zemi při sepnutí PNP čidla.

Board wiring procedure:

• 1IN input: Connect the output signal from your PNP sensor.
• 2Power (24 V and GND): Connect from printer pins 1 (+24 V) and 3 (GND).
• 3KGK IN output: Connect to printer pin 2. The transistor pulls pin 2 to ground when the PNP sensor activates.

🔄 Zapojení — Enkodér (Open Collector)

🔄 Wiring — Encoder (Open Collector)

Pro enkodéry bez diferenciálního výstupu (line driver) lze využít vstupy pro Open Collector (piny 7 a 8 konektoru enkodéru):

For encoders without a differential output (line driver), the Open Collector inputs (pins 7 and 8 of the encoder connector) can be used:

🛠️ Použité technologie a nástroje

🛠️ Technologies and tools used
